Компания "СИАТА"
Медицинская Техника и Оборудование

Комплексная система БОС «Кинезис»

При покупке комплекса «Кинезис» академический курс по БОС бесплатно! Подробнее…

Комплексная система биологической обратной связи «Кинезис» – это современная система психофизиологического тренинга и коррекции разнообразных функциональных расстройств при широком спектре заболеваний нервной, опорно-двигательной и сердечно-сосудистой систем организма, а также при психо-эмоциональных расстройствах.

Областями применения системы являются: неврология общая и детская, нейрохирургия, травматология и ортопедия, спортивная медицина, реабилитология, педиатрия, терапия, прикладная медицинская психология, кабинеты психологической разгрузки.

Система позволяет провести:

  • психоэмоциональную коррекцию на основе регистрации и анализа биопотенциалов мозга;
  • тренинг опорно-двигательного аппарата и мышечной активности на основе регистрации и анализа электромиограммы;
  • коррекцию психовегетативного состояния на основе статистического расчета параметров ЧСС.

Данный метод коррекции, лечения и тренировки наиболее эффективен и целесообразен при различных паралитических состояниях вследствие поражений центральной нервной системы – ДЦП, последствия инсультов, тяжелых ЧМТ, при реабилитации последствий травм и поражений периферических нервных стволов. Имеет важную роль в комплексной коррекции нарушений осанки и заболеваний мышц спины и позвоночника. БОС-тренинг в ЭЭГ и ЭКГ-модальностях является наиболее точным физиологически отражением психовегетативных нарушений и применяется в лечении проблем связанных с вегето-сосудистой дистонией. Особую роль отводится методу БОС в коррекции психоэмоциональных расстройств вследствие неврозов и последствий стрессовых аффективных состояний.

Важнейшим качеством БОС-тренинга является точность снятия физиологических параметров в реальном времени без модулирующих искажений при обработке сигнала. В предлагаемой комплексной системе БОС на базе современных цифровых устройств осуществляется высокоточная регистрация индивидуальных характеристик биоэлектрической активности мозга и мышц. Это позволяет пациентам и тренируемым анализировать в полной мере особенности текущих физиологических процессов, и в интерактивном режиме влиять на них.

Назначение и возможности

Система позволяет проводить тренинг с помощью метода биологической обратной связи на основе электромиографических, электроэнцефалографических и кардиоинтервалографических (RR-интервального ряда) сигналов. Тренинг проводится отдельно по этим показателям. Для регистрации биопотенциалов используется анализатор «Синапсис», который позволяет осуществлять коррекцию на основе четырех электроэнцефалографических, двух электромиографических и одного электрокардиографического канала. Анализатор подключается к персональному компьютеру по интерфейсу USB.

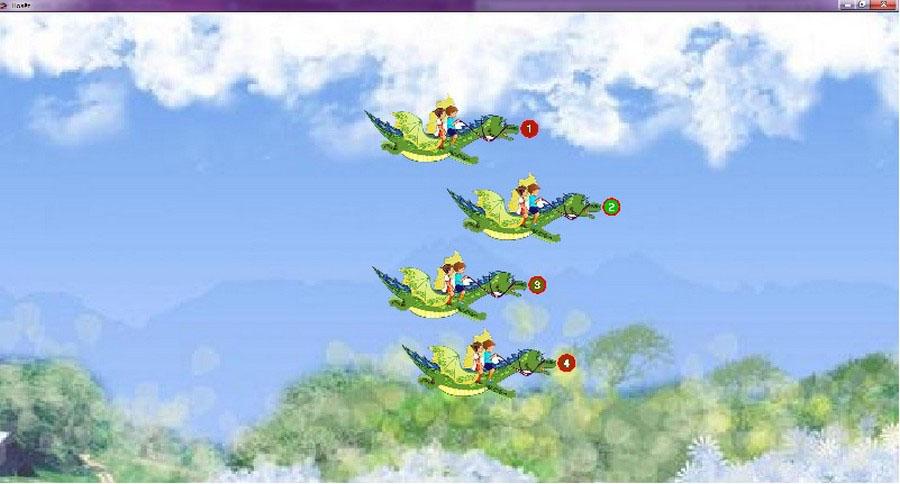

Программное обеспечение комплексной системы представляет собой набор специально разработанных компьютерных визуальных и акустических акций, выполненных в игровой манере, на состояние которых пациент может осуществлять воздействие посредством изменений параметров своего функционального состояния (уровень мозговой активности, напряжения мышцы, параметров пульса и т.п.). Пациент в процессе настройки «находит приемлемый положительный результат», отображаемый на экране компьютера и сигнализирующий в удобной и понятной форме результаты изменения функциональных параметров тренируемого органа (мышца, мозг, сердце).

Игровые ситуации повышают восприимчивость представленной информации и мотивацию к тренировкам, особенно у детей.

Имеется возможность назначения как разового, так и курсового лечения. Встроенная экспертная система позволяет определять возможности пациента и вести тренинг согласно этим возможностям.

БОС по ЭМГ применяется для коррекции различного рода нарушений двигательных функций, поражения мышечных волокон и нервных стволов.

БОС по ЭЭГ позволяет провести коррекцию динамических показателей (параметров нейродинамики) корковой биоэлектрической активности зон мозга вовлеченных в патологический процесс. Тренинг производится на основе спектральной оценки ЭЭГ. Также имеется экспертная оценка биоэлектрической активности испытуемого, и тренинг основывается на этой оценке. Принципиальным отличием от подобных систем является наличие встроенной системы «технической обратной связи», – подача световых импульсов в спектре индивидуально и автоматизировано подстраиваемой доминирующей частоты ЭЭГ-ритмов пациента, наиболее усваиваемой мозгом при расслаблении. Это повышает качество достижения, степень и глубину психорелаксации.

БОС по КИГ применяется для коррекции психовегетативных показателей, получаемых на основе статистического расчета параметров RR-интервального ряда, который формируется при регистрации электрокардиограммы, идентификации на ней R-зубцов и определения временных интервалов между соседними R-зубцами.





Программное обеспечение

Программное обеспечение для комплексной системы БОС-тренинга рассчитано на работу под управлением операционной системы не хуже Windows XP. Главная отличительная особенность программы заключается в удобстве и простоте ее использования. Для работы с ней не требуется дополнительных навыков кроме умения работать за компьютером. Данная программа в процессе работы системы эксплуатируется как исследователем, так и испытуемым в соответствующих режимах. Предпочтительно использовать двухмониторный вариант, когда исследователь работает за одним монитором и ему доступны свои режимы (выбор параметров тренинга, задач тренинга), а испытуемый – за другим монитором (собственно проведение тренинга в виде игровой ситуации). Главное окно программы выполнено аналогично рабочему столу операционной системы Windows. В нем возможно выполнить следующие действия:

  • открыть базу данных испытуемых;
  • провести тренинг;
  • прочитать описание работы с программой;
  • посмотреть контактную информацию.

База данных необходима для ввода и хранения информации об испытуемых, а также результатов проведения тренинга. Для данной системы база данных не является обязательной для работы, т.к. система представляет собой тренажер. Но при необходимости имеется режим формирования отчетной формы с указанием динамики изменения тренируемых показателей.

В режиме тренинга исследователь может проанализировать регистрируемый сигнал, получить так называемую модель состояния тренируемых отделов испытуемого (для мышцы это индекс мощности, для головного мозга – индекс активности электроэнцефалограммы, для сердца – индекс напряженности, амплитуда моды), выставить требуемый уровень активности испытуемого и переключится в режим игровой ситуации. Далее в работу вступает сам испытуемый, принимая участие в играх.

Комплектация системы

Комплексная система биологической обратной связи состоит из следующих принципиальных частей:

  • аппаратный блок, позволяющий регистрировать четыре канала ЭЭГ, два канала ЭМГ и один канал ЭКГ;
  • комплект электроэнцефалографических электродов (чашечковые) со специальной лентой для их крепления;
  • комплект электромиографических электродов (накожные);
  • комплект электрокардиографических электродов для конечностей (прищепки);
  • специализированная подставка под прибор;
  • программное обеспечение, обеспечивающее визуализацию, запись и хранение сигналов в базе данных, математический анализ и формирование отчетных форм, разработанное для работы под управлением операционной системы WINDOWS (не ниже 2000 или XP);
  • персональный компьютер с принтером  (поставляется в составе комплекса)

Для функционирования системы требуется персональный компьютер или ноутбук следующей конфигурации:

  • Процессор с тактовой частотой не ниже 2 ГГц и количеством ядер не менее двух.
  • Наличие двух мониторов.
  • Оперативная память — не менее 2 Гб.
  • Дискретная (внешняя) видеокарта с объемом памяти не менее 512 Мб.
  • Объём жесткого диска не менее 120 Гб и скоростью вращения шпинделя не менее 7200 об/мин.
  • Монитор или экран ноутбука с разрешением не менее 1024 пикселей по горизонтали и не менее 768 пикселей по вертикали.
  • Операционная система Windows XP, Windows 7. Поддерживаются и 32-битные, и 64-битные системы.Рабочая программа для всех приборов поставляется на диске DVD-ROM, поэтому обязательно наличие DVD-привода.
  • Компьютер должен иметь два свободных USB-порта для подключения системы БОС.

Система может устанавливаться на компьютер заказчика, но рекомендуется поставка системы с компьютером и принтером.

 Технические характеристики:

АППАРАТНЫЙ БЛОК

Количество каналов 4
Рабочая полоса частот усилителя (на уровне – 3 дБ) 0 – 10 кГц
Частота дискретизации по каждому из каналов 40 кГц
Среднеквадратическое значение шума, приведенное ко входу Не более 1 мкВ
Диапазон амплитуд, измеряемых сигналов 0,1 мкВ – 200 мВ
Динамический диапазон АЦП 100 дБ
Разрядность АЦП 24
Диапазон перестройки ФВЧ 0 – 1 кГц
Диапазон перестройки ФНЧ 1 Гц – 10 кГц
Дополнительные режекторные фильтры на частоты 50 Гц, 100 Гц, 150 Гц, 200 Гц, 250 Гц
Устойчивость к электростатическим разрядам 15 кВ
Питание +5 В (от интерфейса USB ПК)
Габариты 225 х 220 x 72 мм

ЭМГ КАНАЛЫ

Количество 2
Частотная полоса (управляется программно) 10 – 400 Гц
Амплитудный диапазон (управляется программно) +/- 50 мкВ – +/- 5 мВ
Амплитудный диапазон (управляется программно) +/- 50 мкВ – +/- 5 мВ

ЭЭГ КАНАЛЫ

Количество 4
Частотная полоса (управляется программно) 1 – 30 Гц
Амплитудный диапазон (управляется программно) +/- 10 мкВ – +/-500 мкВ

КИГ КАНАЛ

Количество 1
Частотная полоса (управляется программно) 5 – 40 Гц
Амплитудный диапазон (управляется программно) +/- 100 мкВ – +/- 5 мВ

Скачать буклет «Кинезис»:   стр.1стр.2стр.3стр.4
