Энцефалограф 21-канальный «Компакт-нейро»

Современный 21 канальный электроэнцефалограф «Компакт-нейро» необходим для проведения стандартного электроэнцефалографического обследования в стационарных условиях. Он содержит 21 электроэнцефалографический канал. Никаких особенных требований к месту, где проводится регистрация ЭЭГ с помощью данного прибора, не предъявляется.

Электроэнцефалограф подключается к компьютеру или ноутбуку по интерфейсу USB и регистрирует биопотенциалы мозга в реальном времени по произвольным или предварительно заданным протоколам обследования в монополярном или биполярном режиме. Питается электроэнцефалограф также от интерфейса USB, что позволяет использовать его в виде носимой системы вместе с ноутбуком и использовать абсолютно любых условиях.

Электроэнцефалографическая система оснащена портативной web-камерой, что позволяет проводить синхронную запись видеоизображения параллельно с регистрацией ЭЭГ.

В корпус электроэнцефалографа встроен динамик для фоностимуляции и светодиодная лампа для фотостимуляции, возможна поставка с наушниками для фоностмуляции.

Имеется режим постоянного мониторинга качества наложения электродов с возможностью просмотра его трендов после записи для более четкого выявления и дифференциации артефактов.

Области применения

• Неврология общая и детская;
• Нейрохирургия;
• Эпилептология;
• Психиатрия;
• Реаниматология;
• Нейрофизиологические лаборатории;
• Кабинеты профессионального
  и функционального тестирования.

Назначение и возможности

Система предназначена для проведения рутинных (по общепринятым методикам) и углубленных исследований биоэлектрической активности головного мозга по произвольно выбираемым протоколам обследования. Основное предназначение системы – диагностика эпилептических изменений в ЭЭГ, регистрация ЭЭГ сна и динамическая оценка функциональной активности мозга. Запись производится по любому количеству до 21 стандартных электроэнцефалографических отведений в режиме мониторинга в монополярном, либо в биполярном режиме.

Взаимодействие врача с электроэнцефалографом осуществляется с помощью специализированного программного обеспечения.

Во время регистрации ЭЭГ в реальном времени доступны следующие прикладные функции

• переключение масштабов времени, амплитуды, параметров фильтров;
• ведение блокнота с указанием отметок событий;
• изменение протокола записи ЭЭГ по пробам;
• видеомониторинг с помощью web-камеры;
• переключение режимов записи между монополярным и биполярным.

После регистрации доступны следующие функции математического анализа ЭЭГ

• спектральный анализ;
• корреляционный анализ;
• топографическое картирование;
• автоматический поиск патологических феноменов;
• устранение артефактов.

Данные функции применяются как для всей записи, так и для выбранных участков.

Как весь сигнал с параллельной видеозаписью, так и результаты его обработки могут быть сохранены в базе данных. В любой момент данные по каждому пациенту можно считать из базы и провести как визуальный, так и углубленный математический анализ.

По результатам обработки ЭЭГ формируется расчетная таблица основных параметров. Возможна печать расчетной таблицы, результатов математического анализа, а также самой ЭЭГ как по выбранным участкам (краткая печать), так и по всей записи. Имеется встроенная советующая система формирования заключения, с возможностью редактирования и добавления индивидуальных фраз заключений и описаний.

Программное обеспечение

Программное обеспечение электроэнцефалографа рассчитано на работу под управлением операционной системы не ниже Windows 7. Главная отличительная особенность программного обеспечения заключается в удобстве и простоте его использования. Для работы с ним не требуется дополнительных навыков кроме умения работать за компьютером. Программа имеет все необходимые и достаточные функции и режимы для проведения классического электроэнцефалографического обследования.

Главное окно программы для электроэнцефалографа выполнено аналогично рабочему столу операционной системы Windows.

Из него доступны следующие режимы:

• база данных пациентов;
• работа с электроэнцефалограммой;
• описание на программное обеспечение;
• контактная информация.

База данных необходима для ввода и хранения информации о пациентах, а также результатов проведения обследования. Имеется возможность сортировки пациентов по группам, встроенная система формирования отчетной формы по результатам обследования, печать результатов.

Работа с электроэнцефалограммой разделяется на режимы регистрации и анализа ЭЭГ. В режиме регистрации в реальном времени согласно выбранному протоколу обследования или без протокола, по выбранной схеме размещения электродов производится ввод сигнала в персональный компьютер и отображение его на экране. Параллельно возможно вести блокнот событий, следить за видеоизображением пациента, менять параметры электроэнцефалографа (чувствительность, развертку, фильтры). В режиме анализа доступны функции углубленной оценки электроэнцефалограммы, спектрального, корреляционного анализа, топографического картирования, поиска участков патологической активности. Программа имеет гибкий и удобный интерфейс, позволяет производить настройки режимов регистрации и анализа «под пользователя».

Комплектация системы

Электроэнцефалографическая система состоит из следующих принципиальных частей:

• 21 канальный прибор, предназначенный для регистрации и ввода биопотенциалов в компьютер, с встроенными фото и фоностимуляторами, подключаемый к персональному компьютеру по интерфейсу USB;
• комплект электроэнцефалографических электродов (21 отводящий, 1 общий, 2 референтных, 4 запасных) и два шлема для их фиксации;
• светодиодная лампа для фотостимуляции;

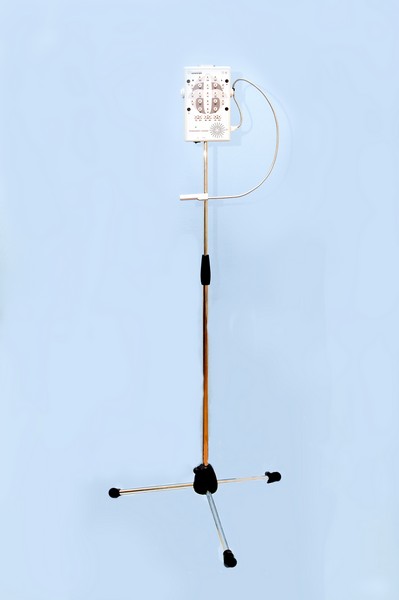

• специализированная стойка для электроэнцефалографа;
• программное обеспечение, обеспечивающее визуализацию, запись и хранение сигналов в базе данных, математический анализ информации и формирование отчетных форм, функционирующее под управлением операционной системы WINDOWS (не ниже 2000 или XP); персональный компьютер с принтером.

Для функционирования системы требуется персональный компьютер или ноутбук следующей конфигурации

• Процессор с тактовой частотой не ниже 2 ГГц и количеством ядер не менее двух.
• Оперативная память — не менее 2 Гб.
• Дискретная (внешняя) видеокарта с объемом памяти не менее 512 Мб.
• Объём жесткого диска не менее 120 Гб и скоростью вращения шпинделя не менее 7200 об/мин.
• Монитор (16;9) или экран ноутбука с разрешением не менее 1024 пикселей по горизонтали и не менее 768 пикселей по вертикали.
• Операционная система Windows-XP, Windows-7. Поддерживаются 32-битные системы.
• Рабочая программа для всех приборов поставляется на диске DVD-ROM, поэтому обязательно наличие DVD-привода.
• Компьютер должен иметь два свободных USB-порта для подключения электроэнцефалографической системы.

Система может устанавливаться на компьютер заказчика, но рекомендуется поставка системы с компьютером и принтером.

Технические характеристики

 ЭЛЕКТРОЭНЦЕФАЛОГРАФ

ФОНОСТИМУЛЯТОР

ФОТОСТИМУЛЯТОР
