Анализатор электронейромиографический четырехканальный «Синапсис» (стандартная конфигурация)

Четырехканальный полнофункциональный электромиограф «Синапсис» по всем своим прикладным и техническим характеристикам превосходит либо не уступает известным российским и большинству зарубежных аналогов.

Среди основных преимуществ можно выделить следующие:

• питание от интерфейса USB компьютера или ноутбука, что позволяет использовать электромиограф в любых условиях, даже там, где нет источника 220 В;
• использование 24-х битного АЦП, что позволяет различать компоненты сигнала в диапазоне амплитуд от 0,1 мкВ до 200 мВ;
• полоса пропускания от 0 до 10 000 Гц при частоте дискретизации 40 000 отсчетов в секунду по каждому каналу, что является важнейшим показателем высококачественной регистрации электромиограммы;
• 32 разряда данных на каждый цифровой отсчет – соответствие последним техническим достижениям микропроцессорной техники;
• контроль качества наложения электродов в реальном времени;
• полное цифровое управление всеми параметрами прибора;
• небольшие габариты;
• встроенные блоки управления всеми видами стимуляции;
• широкий спектр медицинских методик, позволяющих выполнить как стандартный, так и углубленный электромиографический анализ, зарегистрировать вызванные потенциалы всех модальностей, а также провести ряд стоматологических исследований, необходимых для изучения биоэлектрической активности мышц и нервов лица.

Области применения

• Неврология общая и детская;
• Нейрохирургия;
• Травматология и ортопедия;
• Спортивная медицина;
• Нейрофизиологические исследования.

Как дополнительный метод в

• Эндокринологии;
• Ревматологии;
• Реабилитологии;
• Профессиональной медицине иврачебно-трудовой экспертизе.

Назначение и возможности

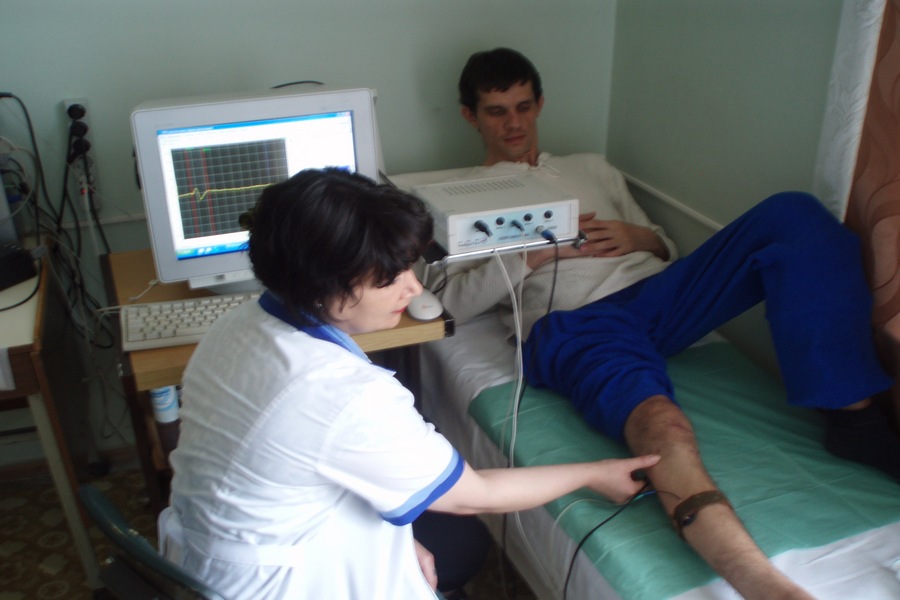

Электромиограф (электронейро-миографический анализатор, миограф, нейромиограф) «Синапсис» предназначен для проведения рутинных и углубленных исследований биоэлектрической активности мышц и нервных структур.

Электромиограф подключается к персональному компьютеру по интерфейсу USB, от него же и получает питание (не требует сети 220В). Это позволяет использовать прибор не только в стационаре, но и в полевых условиях в составе с ноутбуком (от аккумуляторов которого и будет питаться вся система). Взаимодействие с электромиографом осуществляется с помощью специализированного программного обеспечения.

Основой для работы электромиографа является комплексная медицинская методология электромиографии с полным набором методик по стимуляционным методикам (другие названия электронейромиография, миография, нейромиография). Запись производится по одному, двум или четырем стандартным отведениям, в реальном времени, в режиме мониторинга с возможностью изменения диапазонов по чувствительности, развертке, параметров фильтров, параметров стимуляции, громкости озвучивания электромиограммы.

Для регистрации вызванных потенциалов электромиограф имеет специальный объединенный вход и специальный кабель с электродами для крепления на голове. Все действия специалиста в процессе работы автоматизированы (везде применяются алгоритмы автоматического обнаружения интересующих сигналов, автоматической расстановки маркеров, автоматического расчета параметров и т.д.). Таким образом, работа с системой в значительной степени облегчается.

Регистрация производится либо накожными, либо игольчатыми электродами. В базу данных введены нормативные параметры, осуществляется их автоматический сравнительный анализ с реально получаемыми данными. По данным записям формируется расчетная таблица основных параметров. Распечатка сигнала может реализовываться по любым выбранным участкам. В базу данных сохраняются как записанные сигналы, так и все рассчитываемые параметры, графики, гистограммы. Имеется возможность редактирования полученных результатов при их чтении из базы данных.

Наличие следующих методик

• анализ интерференционной, спонтанной, интегральной электромиограммы;
• турн-амплитудный и спектральный анализ;
• анализ потенциалов двигательных единиц;
• расчет скорости проведения импульсов по двигательным (проксимальным и дистальным участкам) и чувствительным нервам;
• определение характеристик F-волны;
• анализ H-рефлекса, мигательного рефлекса;
• анализ декремента М-ответа на ритмическую стимуляцию и тетанизацию;
• анализ реципрокности; в качестве дополнительных в системе реализованы стоматологические методики для оценки действия жевательных и мимических мышц, а также все модальности вызванных потенциалов.

Программное обеспечение

Программное обеспечение электромиографа «Синапсис» рассчитано на работу под управлением операционной системы не ниже Windows-XP. Главная отличительная особенность программного обеспечения заключается в удобстве и простоте его использования. Для работы с ним не требуется дополнительных навыков кроме умения работать за компьютером в качестве пользователя. Главное окно программы для электромиографа выполнено аналогично рабочему столу операционной системы Windows.

Из него доступны следующие режимы

• база данных пациентов;
• окно выбора методики обследования;
• описание на программное обеспечение;
• контактная информация.

База данных необходима для ввода и хранения информации о пациентах, а также результатов проведения обследования. Имеется возможность сортировки пациентов по группам, встроенная система формирования отчетной формы по результатам обследования, печать результатов.

В окне обследования выбирается необходимая из доступного списка методика. Каждой методике соответствует своя программа, которая представляет собой окно регистрации сигнала с рядом специализированной информации (параметрами электромиографа, расчетными значениями, графиками, гистограммами). Ход проведения методик обуславливается медицинскими требованиями к ним. Взаимодействие с программами осуществляется с помощью дружественного, легкого в понимании и работе интерфейса. Фактически, исследователь может быть полностью сконцентрирован на обследовании пациента, а не на поиске той или иной кнопки или пункта меню. При этом каждая методика может быть настроена «под пользователя», т.е. все цвета, расположения окон, перечень рассчитываемых параметров могут меняться в зависимости от пожеланий исследователя.

Комплектация системы

Электромиографическая система в стандартной конфигурации состоит из следующих принципиальных частей:

• прибор электромиограф, включающий 4-х канальный усилитель биопотенциалов мышечной активности, цифровой блок, блок управления электростимулятором, а также как дополнительные блоки управления световым, звуковым стимуляторами и монитором для шахматного паттерна, выполненные в одном корпусе;
• комплект электромиографических электродов (накожные, игольчатые, стимуляционные);
• комплект специальных кабелей для регистрации электромиограммы;
• специализированная подставка под прибор;
• программное обеспечение, обеспечивающее визуализацию, запись и хранение сигналов в базе данных, математический анализ и формирование отчетных форм, разработанное для работы под управлением операционной системы WINDOWS (не ниже 2000 или XP);
• персональный компьютер с принтером.

Для функционирования системы требуется персональный компьютер или ноутбук следующей конфигурации:

• центральный процессор – Intel Core 2 Duo или Athlon X2 с частотой 2.4 ГГц или выше;
• объём оперативной памяти – 2 Гб или больше; видеокарта – Gforce 6600 или ATI Radeon 9600 или выше;
• объём дискового пространства – 80Гб;
• монитор – разрешение не ниже 1280 х 1024 32 бит;
• колонки для озвучивания электромиограммы.

Система может устанавливаться на компьютер заказчика, но рекомендуется поставка системы с компьютером и принтером.

Технические характеристики

ЭЛЕКТРОМИОГРАФ

Связь с компьютером через USB-порт и питание для миографа – от компьютера.

ЭЛЕКТРОСТИМУЛЯТОР
