Анализатор электронейромиографический четырехканальный «Синапсис» для стоматологических исследований

Четырехканальный адаптивный электромиограф для стоматологических исследований «Синапсис» представляет собой специализированный компьютерный комплекс для исследования биоэлектрической активности мышц и нервов лица. Он предназначен для регистрации, обработки, анализа, графического представления и сохранения в базе данных электромиограмм и вызванных ответов жевательных и мимических мышц.

Основные показания к применению

• травмы черепно-челюстных лицевых отделов (ЧЧЛО);
• воспалительные процессы ЧЧЛО;
• дентальные имплантации;
• врожденные и приобретенные челюстно-лицевые деформации;
• заболевания височно-нижнечелюстного сустава;
• дефекты зубных рядов;
• патологическая стираемость зубов;
• заболевания пародонта; аномалии прикуса;
• дентальные реставрации; парезы и параличи лицевого нерва;
• полинейропатии;
• контроль эффективности лечебных мероприятий.

Области применения

• Стоматология;
• Челюстно-лицевая хирургия;
• Ортодонтия.

Назначение и возможности

Адаптивный электромиограф для стоматологических исследований «Синапсис» позволяет оценить реципрокную регуляцию и функциональные взаимоотношения симметричных антагонистов, агонистов и синергистов в процессе жевания и движений нижней челюсти. Комплекс дает возможность контролировать эффективность лечения и проводить коррекцию применяемых методов лечения.

Электромиограф (электронейро-миографический анализатор, миограф, нейромиограф) подключается к персональному компьютеру по интерфейсу USB, от него же и получает питание (не требует сети 220В). Это позволяет использовать прибор не только в стационаре, но и в полевых условиях в составе с ноутбуком (от аккумуляторов которого и будет питаться вся система). Взаимодействие с электромиографом осуществляется с помощью специализированного программного обеспечения.

Запись проводится в режиме мониторинга по двум или четырем стандартным отведениям. Имеется возможность просмотра записанных сигналов с изменением временной развертки, амплитудного масштаба, параметров фильтров нижней и верхней частоты и проведением дальнейшей математической обработки ЭМГ сигнала. Регистрация производится либо накожными, либо игольчатыми электродами. Все расчетные действия автоматизированы. В базу данных введены нормативные параметры, осуществляется их сравнительный анализ с реально получаемыми данными. По данным записи формируется расчетная таблица основных параметров. Распечатка сигнала может реализовываться по выбранным участкам.

Программное обеспечение электромиографа позволяет реализовать следующие методики

• анализ жевательных мышц при сжатии челюстей;
• анализ жевательных мышц при жевании;
• анализ мимических мышц;
• анализ мигательного рефлекса;
• анализ реципрокности;
• расчет скорости проведения импульсов по двигательным (проксимальным и дистальным участкам) и чувствительным нервам;
• анализ интерференционной, спонтанной, интегральной электромиограммы;
• турн-амплитудный и спектральный анализ;
• анализ потенциалов двигательных единиц;
• определение характеристик F-волны;
• анализ H-рефлекса;
• анализ декремента М-ответа на ритмическую стимуляцию и тетанизацию.

Программное обеспечение

Программное обеспечение электромиографа «Синапсис» рассчитано на работу под управлением операционной системы не ниже Windows-XP. Главная отличительная особенность программного обеспечения заключается в удобстве и простоте его использования. Для работы с ним не требуется дополнительных навыков кроме умения работать за компьютером в качестве пользователя. Главное окно программы для электромиографа выполнено аналогично рабочему столу операционной системы Windows.

Из него доступны следующие режимы

• база данных пациентов;
• окно выбора методики обследования;
• описание на программное обеспечение;
• контактная информация.

База данных необходима для ввода и хранения информации о пациентах, а также результатов проведения обследования. Имеется возможность сортировки пациентов по группам, встроенная система формирования отчетной формы по результатам обследования, печать результатов.

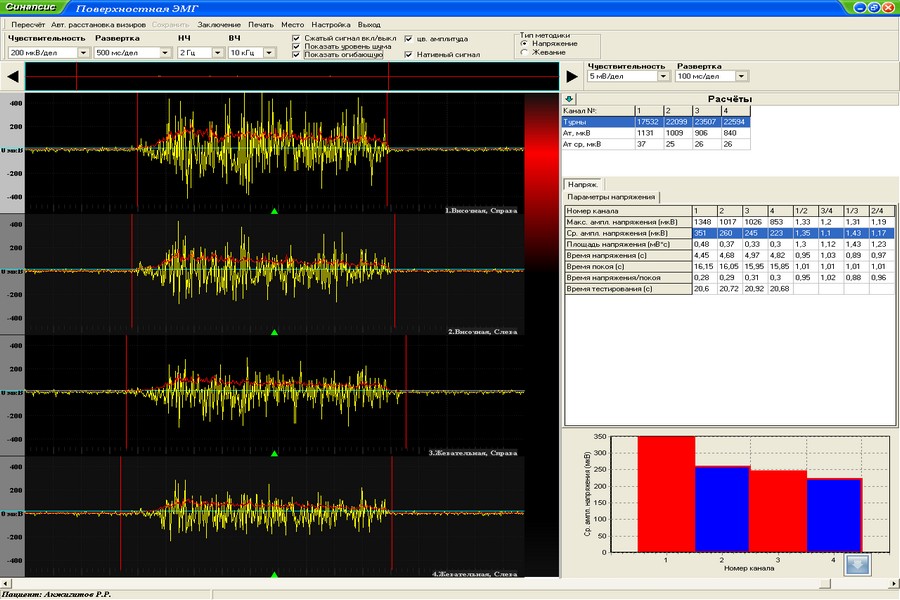

В окне обследования выбирается необходимая из доступного списка методика. Каждой методике соответствует своя программа, которая представляет собой окно регистрации сигнала с рядом специализированной информации (параметрами электромиографа, расчетными значениями, графиками, гистограммами). Ход проведения методик обуславливается медицинскими требованиями к ним. Взаимодействие с программами осуществляется с помощью дружественного, легкого в понимании и работе интерфейса. Фактически, исследователь может быть полностью сконцентрирован на обследовании пациента, а не на поиске той или иной кнопки или пункта меню. При этом каждая методика может быть настроена «под пользователя», т.е. все цвета, расположения окон, перечень рассчитываемых параметров могут меняться в зависимости от пожеланий исследователя.

Комплектация системы

Адаптивный электромиограф для стоматологических исследований «Синапсис» состоит из следующих принципиальных частей:

• прибор электромиограф, включающий 4-х канальный усилитель биопотенциалов мышечной активности, цифровой блок, блок управления электростимулятором;
• комплект электромиографических электродов (накожные, игольчатые, стимуляционные);
• комплект специальных кабелей для регистрации электромиограммы;
• специализированная подставка под прибор;
• программное обеспечение, обеспечивающее визуализацию, запись и хранение сигналов в базе данных, математический анализ и формирование отчетных форм, разработанное для работы под управлением операционной системы WINDOWS (не ниже 2000 или XP);
• персональный компьютер с принтером.

Для функционирования системы требуется персональный компьютер или ноутбук следующей конфигурации

• центральный процессор – Intel Core 2 Duo или Athlon X2 с частотой 2.4 ГГц или выше;
• объём оперативной памяти – 2 Гб или больше;
• видеокарта – Gforce 6600 или ATI Radeon 9600 или выше;
• объём дискового пространства – 80Гб;
• монитор – разрешение не ниже 1280 х 1024 32 бит;
• колонки для озвучивания электромиограммы.

Система может устанавливаться на компьютер заказчика, но рекомендуется поставка системы с компьютером и принтером.

Технические характеристики

ЭЛЕКТРОМИОГРАФ

Связь с компьютером через USB-порт и питание для миографа – от компьютера, т.е. полное отсутствие сетевого фильтра и искажения регистрируемого сигнала.

ЭЛЕКТРОСТИМУЛЯТОР
