29-канальный многофункциональный комплекс для проведения нейрофизиологических исследований «Нейрон-Спектр-4/ВПМ»
На сегодняшний день почти все имеющиеся на рынке электроэнцефалографы могут предоставить возможность регистрации и анализа длиннолатентных вызванных потенциалов (ВП) мозга, однако найти прибор, позволяющий проводить также регистрацию коротколатентных ВП, электронейромиографические (ЭМГ), электроретинографические (ЭРГ), полисомнографические (ПСГ) исследования, исследование вариабельности ритма сердца (ВРС), очень непросто.
«Нейрон-Спектр-4/ВПМ» — уникальный комплекс, объединяющий в себе 21 канал ЭЭГ или длиннолатентных ВП, 4 полиграфических канала для регистрации коротколатентных ВП, ЭМГ или ЭРГ, канал ЭКГ, 2 канала постоянного тока, канал дыхания. В базовой комплектации он дает возможность проводить электроэнцефалографические исследования, регистрацию и анализ длиннолатентных ВП по многоканальной схеме, исследования коротколатентных слуховых, соматосенсорных и когнитивных ВП мозга.
Кроме того, такое сочетание каналов в совокупности с их выдающимися характеристиками при доукомплектации прибора дополнительными модулями позволяет создать полноценную нейрофизиологическую лабораторию для проведения полисомнографических, электронейромиографических, электроретинографических исследований, видеомониторинга ЭЭГ, исследования ВРС и т.д.
Исследование вызванных потенциалов
Все необходимое для исследования вызванных потенциалов мозга — в базовом комплекте поставки
При проведении исследований биоэлектрической активности головного мозга метод ЭЭГ не всегда может обеспечить врача всей необходимой информацией. В этих случаях следует применять более информативные методики, в первую очередь исследование вызванных потенциалов головного мозга.
Набор стимуляторов, встроенных в прибор, оборудование и программное обеспечение, входящие в базовый комплект поставки электроэнцефалографа «Нейрон-Спектр-4/ВПМ», дают возможность проводить регистрацию и анализ как длинно-, так и коротколатентных ВП мозга.
Модуль Нейрон-Спектр-ДВП – программа и оборудование для исследования длиннолатентных вызванных потенциалов головного мозга по каналам ЭЭГ (по многоканальной схеме) с топографическим картированием:
- зрительных ВП на вспышку (ЗВП)
- зрительных ВП на паттерн (ЗВШП)
- длиннолатентных слуховых ВП (СВП)
- длиннолатентных соматосенсорных ВП (необходим токовый стимулирующий электрод с фиксированным межэлектродным расстоянием)
- когнитивных ВП по методикам P300, MMN, CNV.
Модуль Нейрон-Спектр-КВП – программа и оборудование для исследования коротко- и длиннолатентных вызванных потенциалов мозга по четырем полиграфическим каналам:
- зрительных ВП на вспышку и паттерн
- коротко-, средне- и длиннолатентных слуховых ВП
- коротко- и длиннолатентных соматосенсорных ВП
- когнитивных ВП по методикам P300, MMN, CNV.
 Регистрация многоканальных длиннолатентных вызванных потенциалов мозга |

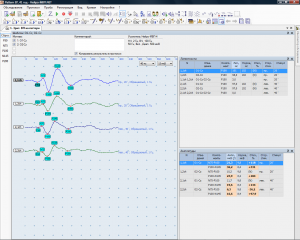

 Регистрация и анализ зрительных вызванных потенциалов мозга на паттерн |
Возможности программного обеспечения «Нейрон-Спектр»
- Регистрация ЭЭГ
Программное обеспечение Нейрон-Спектр позволяет проводить регистрацию ЭЭГ на любых приборах серии Нейрон-Спектр по 8 — 32 каналам (до 64 цифровых отведений).
При регистрации могут использоваться монополярные, биполярные и смешанные монтажи в схемах «10-20» и «10-10». В монтаж могут включаться любые полиграфические каналы (ЭКГ, ЭМГ, ЭОГ, дыхание (ороназальный поток, экскурсия грудной клетки, экскурсия брюшной стенки), звук (датчик храпа), положение тела, движение конечностей, SpO2 и т.п.).
Монтаж может переключаться в любой момент: перед регистрацией, в ходе регистрации, в процессе просмотра и анализа ЭЭГ после записи.
Возможно задавать различные параметры для разных каналов. Например, при невозможности удалить тренд изолинии ЭЭГ в лобных отведениях можно только для этих отведений включить более высокие значения фильтра верхних частот. Изменить параметры любого канала можно прямо в процессе регистрации.
В режиме разделения экрана в одной половине можно наблюдать процесс регистрации, в другой — просматривать уже зарегистрированную ЭЭГ.
Программное обеспечение позволяет проводить стандартные при ЭЭГ-исследованиях функциональные пробы (фотостимуляцию, фоностимуляцию, гипервентиляцию, открывание глаз). Кроме того, можно выполнять другие функциональные пробы любой продолжительности и в любой последовательности.
Имеются гибкие возможности программирования стимуляторов.
За процессом регистрации ЭЭГ можно наблюдать не только на компьютере, к которому подключен прибор, но и с любого компьютера, находящегося в этой же локальной сети.
По окончании регистрации ЭЭГ можно просматривать в режиме «как записано» — эмулируя бумажную запись.
 Режим регистрации ЭЭГ и анализ ЭЭГ в режиме оn-line |
 Взаимодействие с программой "LORETA" |
 Режим создания и редактирования ЭЭГ-монтажей |
 Пример протокола, автоматически сформированного программным обеспечением Нейрон-Спектр |
 Графики результатов спектрального и когерентного анализа ЭЭГ |
 Автоматический поиск спайков и острых волн |
 Картирование и гистограммы результатов анализа ЭЭГ |
 Тренды параметров ЭЭГ |
- Хранение ЭЭГ
Записи сохраняются в базе данных, которая обладает развитыми возможностями структуризации и поиска. Архивы записей могут храниться на CD или DVD. При необходимости просмотра архивной записи программа сообщит пользователю, какой диск нужно установить в дисковод. Кроме того, записи могут храниться не только на том компьютере, к которому подключен прибор, но и на любом удаленном компьютере (файловом сервере).
Программа имеет интерфейсы к стандартным СУБД в формате GDT и Hl7. Программное обеспечение «Нейрон-Спектр.NET» работает с базами данных в форматах MDB, MS SQL, MySQL.
- Печать ЭЭГ
ЭЭГ с нанесением стандартной сетки и калибровочных отрезков, с названиями отведений и параметрами регистрации может быть распечатана на любом компьютерном принтере.
В процессе регистрации можно отметить фрагменты ЭЭГ, которые будут напечатаны сразу по окончании регистрации.
- Анализ ЭЭГ
Записи могут быть проанализированы с использованием всех самых современных методов математического анализа. Анализу может быть подвергнут любой участок записи или вся запись (с разбивкой на эпохи).
Поскольку приборы серии Нейрон-Спектр позволяют регистрировать ЭЭГ не только в пределах стандартных 35 Гц, но и в более широкой частотной полосе, то и при спектральном анализе могут анализироваться не только стандартные диапазоны (альфа, бета, дельта и тета), но и любые другие заданные пользователем.
Любой вид анализа может выполняться в on-line режиме, то есть непосредственно по время регистрации ЭЭГ, что позволяет отследить динамику ЭЭГ в ходе обследования и ускорить его последующий анализ.
Топографическое картирование. Программа позволяет строить карты практически любого параметра: амплитуды ЭЭГ, мощности спектра во всем диапазоне частот, в определенных частотных диапазонах, индексов ритмов и т.п.
Поиск спайков и острых волн производится автоматически. В результате поиска программа выдает список обнаруженных феноменов и позволяет строить карты распределения этих феноменов по скальпу.
Программа дает возможность проводить также когерентный и корреляционный анализ ЭЭГ, строить карты когерентности. После проведения математического анализа ЭЭГ программа позволяет создать в протоколе обследования автоматически сформированное описание ЭЭГ. Кроме того, врач может отредактировать протокол по своему усмотрению, добавить любые рисунки и графики. При этом можно воспользоваться обширным структурированным пополняемым глоссарием.
- Построение трендов
Программа Нейрон-Спектр позволяет строить тренды по компонентам спектра, индексам ЭЭГ, амплитудным параметрам сигналов, ЧСС, количеству и амплитуде феноменов эпилептиформной активности и т.п. в любых выбранных отведениях.
Независимо от продолжительности записи весь тренд помещается на одном экране. При этом переключиться на любой вызывающий сомнение фрагмент записи из окна трендов можно одним нажатием на кнопку мыши!
- Двухмониторный режим работы
Программа автоматически поддерживает режим работы с двумя мониторами. При этом на второй монитор выводятся результаты анализа ЭЭГ, протокол обследования, изображение с видеокамер, тренды и т.п., что позволяет использовать первый монитор полностью для отображения электроэнцефалограммы.
Комплект поставки «Нейрон-Спектр-4/ВПМ»:
- блок «Нейрон-Спектр-4/ВПМ»
- напольная стойка для медицинских приборов
- светодиодный фотостимулятор
- напольная стойка для фотостимулятора
- комплект аксессуаров для регистрации ЭЭГ:
- мостиковый электрод ЭЭГ СПЭГ-П – 25 шт.
- ушной электрод ЭЭГ СПЭГ-П – 3 шт.
- кабель отведения для мостикового и ушного электрода ЭЭГ – 25 шт.
- шлем для крепления электродов ЭЭГ – 3 шт. (размеры: 42-48, 48-54, 54-62)
- Нейрон-Спектр-КВП (программа и оборудование для исследования коротко- и длиннолатентных вызванных потенциалов мозга по четырем широкополосным полиграфическим каналам)
- чашечковый электрод с кабелем отведения ЭВП – 8 шт.
- объединитель однополярных гнезд для регистрации ВП – 2 шт.
- набор стимуляторов для регистрации ВП:
- кнопка регистрации реакции пациента
- электродная клеящая паста «Унипаста» (100 г)
- абразивная паста «Everi» для подготовки кожи (160 г)
- медицинский пластырь
- программное обеспечение «Нейро-МВП.NET» с подключенным модулем ВП для исследования коротко-, средне- и длиннолатентных ВП (ЗВП, ЗВШП, СВП, ССВП, Р300, MMN, CNV)
- программное обеспечение «Нейрон-Спектр.NET» для регистрации, амплитудного, спектрального, корреляционного, когерентного анализа, топографического картирования, хранения и автоматической генерации описания ЭЭГ с подключенным модулем ДВП для исследования длиннолатентных вызванных потенциалов мозга по многоканальной схеме с топографическим картированием
- методика поверки
- сумка для переноски.
С данным прибором мы рекомендуем использовать «элегантный» персональный компьютер.
Варианты комплектации «Нейрон-Спектр-4/ВПМ»:
- Рео-Спектр-3/Р (6-канальный компьютерный реоэнцефалограф Рео-Спектр-3 в комплектации, позволяющей проводить РЭГ, РЭКГ по Палееву и Каевицеру)
- Рео-Спектр-2/Р (4-канальный компьютерный реоэнцефалограф Рео-Спектр-2 в комплектации, позволяющей проводить РЭГ, РЭКГ по Палееву и Каевицеру)
- Нейрон-Спектр-ДВП (программа и оборудование для исследования длиннолатентных вызванных потенциалов мозга по многоканальной схеме с топографическим картированием)
- Нейрон-Спектр-КВП (программа и оборудование для исследования коротко- и длиннолатентных вызванных потенциалов мозга по четырем широкополосным полиграфическим каналам)
- Нейрон-Спектр-ЭМГ (программа и оборудование для электронейромиографических исследований по четырем широкополосным полиграфическим каналам)
- Нейрон-Спектр-Видео (программа и оборудование для видеонаблюдения при длительной регистрации ЭЭГ (видео-ЭЭГ) на электроэнцефалографах Нейрон-Спектр)
- возможна поставка только программного обеспечения для видеонаблюдения при длительной регистрации ЭЭГ (видео?ЭЭГ)
- возможна поставка только программного обеспечения для полисомнографии
- Нейрон-Спектр-БП5 (выносной блок для коммутации до 40 каналов ЭЭГ и ПСГ)
- внешний блок для регистрации SpO2
- Нейрон-Спектр-ЭРГ (программа и оборудование для электроретинографических исследований)
- Поли-Спектр-Ритм/ЭЭГ (программа и оборудование для анализа вариабельности ритма сердца)
- BrainLoc 6.0 (программа пространственной локализации источников патологической активности в структурах головного мозга при эпилепсии, травмах, инсультах, опухолях)
- Нейрон-Спектр-БОСЛАБ (программа и оборудование для проведения тренингов с биологической обратной связью (БОС))
- Куратор ЭЭГ (обучающая программа по ЭЭГ с контрольными вопросами)
- сетевой развязывающий трансформатор ТМ-630
В соответствии со стандартами безопасности вся компьютерная техника, используемая в составе комплекса, должна подключаться через сетевой развязывающий трансформатор.
Производитель: «Нейрософт».
Информация о ценах и комплектации приборов является ориентировочной, предоставляется для справки и не является публичной офертой.
В стоимость приборов, выпускаемых компанией «Нейрософт», входят гарантийное обслуживание в течение двух лет, тренинги специалистов и поставка новых версий программного обеспечения.
