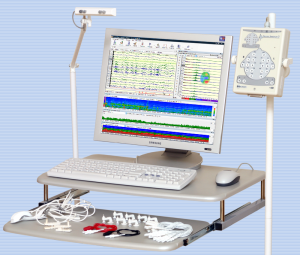

21-канальный компьютерный электроэнцефалограф «Нейрон-Спектр-4»

Электроэнцефалографы Нейрон-Спектр — современные высокотехнологичные электронные медицинские приборы, удовлетворяющие самым требовательным запросам широкого круга потребителей — от врача в клинике до нейрофизиолога-исследователя.

Высокое качество регистрации ЭЭГ достигается за счет схемотехнических и программных решений. Математическая обработка полученных результатов: картирование, спектральный, когерентный, периодометрический анализ и автоматическое построение протокола. Высококачественное отображение ЭЭГ на экране компьютера, печать ЭЭГ на обычной бумаге. Индикация импеданса на передней панели прибора.

Широкие возможности расширения. К электроэнцефалографам Нейрон-Спектр можно подключить следующие модули: модуль для полисомнографических исследований, недорогой и профессиональный модуль видеонаблюдения, модуль пространственной локализации источников патологической активности, модуль для исследования вызванных потенциалов мозга, модуль для реоэнцефалографических исследований, модуль для исследования вариабельности ритма сердца, внешний модуль регистрации SpO2, CO2.

Особенности серии «Нейрон-Спектр»:

• Высокое качество регистрации ЭЭГ

Высокая частота квантования позволяет регистрировать высокочастотные составляющие сигнала без характерного «проглатывания» острых компонентов ЭЭГ или резкого снижения амплитуды.

Низкий уровень шума дает возможность применять самую щадящую фильтрацию ЭЭГ или не проводить фильтрацию вообще, что максимально сохраняет полезную информацию в исходном сигнале.

• В качестве референта может быть использован любой электрод

В качестве референта может быть назначен любой электрод, и биполярные отведения могут записываться без установки каких-либо дополнительных референтных электродов, например, ушных.

• Индикация импеданса на передней панели

Индикация импеданса на передней панели — это существенное сокращение времени подготовки пациента к обследованию при сохранении высокого качества регистрации.

• Разъем для подключения стандартной электродной шапочки

При использовании электродной шапочки не придется применять переходники или иные приспособления, достаточно будет просто подключить ее к стандартному разъему.

• Разъемы Touch proof и коннекторы «крокодил»

Для подключения электродов используются разъемы типа Touch proof и коннекторы «крокодил», совместимые с любыми современными отечественными и импортными кабелями отведения и электродами.

• Малые габариты и возможность работы в неэкранированном помещении

Электроэнцефалографы серии Нейрон-Спектр можно использовать в любом удобном помещении, что значительно снижает затраты на подготовку рабочего места врача, повышает удобство работы персонала и комфорт пациента. Небольшие размеры прибора — это мобильность и малые затраты на пересылку.

Возможности программного обеспечения «Нейрон-Спектр»

• Регистрация ЭЭГ

Программное обеспечение Нейрон-Спектр позволяет проводить регистрацию ЭЭГ на любых приборах серии Нейрон-Спектр по 8 — 32 каналам (до 64 цифровых отведений).

При регистрации могут использоваться монополярные, биполярные и смешанные монтажи в схемах «10-20» и «10-10». В монтаж могут включаться любые полиграфические каналы (ЭКГ, ЭМГ, ЭОГ, дыхание (ороназальный поток, экскурсия грудной клетки, экскурсия брюшной стенки), звук (датчик храпа), положение тела, движение конечностей, SpO2 и т.п.).

Монтаж может переключаться в любой момент: перед регистрацией, в ходе регистрации, в процессе просмотра и анализа ЭЭГ после записи.

Возможно задавать различные параметры для разных каналов. Например, при невозможности удалить тренд изолинии ЭЭГ в лобных отведениях можно только для этих отведений включить более высокие значения фильтра верхних частот. Изменить параметры любого канала можно прямо в процессе регистрации.

В режиме разделения экрана в одной половине можно наблюдать процесс регистрации, в другой — просматривать уже зарегистрированную ЭЭГ.

Программное обеспечение позволяет проводить стандартные при ЭЭГ-исследованиях функциональные пробы (фотостимуляцию, фоностимуляцию, гипервентиляцию, открывание глаз). Кроме того, можно выполнять другие функциональные пробы любой продолжительности и в любой последовательности.

Имеются гибкие возможности программирования стимуляторов.

За процессом регистрации ЭЭГ можно наблюдать не только на компьютере, к которому подключен прибор, но и с любого компьютера, находящегося в этой же локальной сети.

По окончании регистрации ЭЭГ можно просматривать в режиме «как записано» — эмулируя бумажную запись.

Режим регистрации ЭЭГ и анализ ЭЭГ в режиме оn-line	Взаимодействие с программой "LORETA"
Режим создания и редактирования ЭЭГ-монтажей	Пример протокола, автоматически сформированного программным обеспечением Нейрон-Спектр
Графики результатов спектрального и когерентного анализа ЭЭГ	Автоматический поиск спайков и острых волн
Картирование и гистограммы результатов анализа ЭЭГ	Тренды параметров ЭЭГ

• Хранение ЭЭГ

Записи сохраняются в базе данных, которая обладает развитыми возможностями структуризации и поиска. Архивы записей могут храниться на CD или DVD. При необходимости просмотра архивной записи программа сообщит пользователю, какой диск нужно установить в дисковод. Кроме того, записи могут храниться не только на том компьютере, к которому подключен прибор, но и на любом удаленном компьютере (файловом сервере).

Программа имеет интерфейсы к стандартным СУБД в формате GDT и Hl7. Программное обеспечение «Нейрон-Спектр.NET» работает с базами данных в форматах MDB, MS SQL, MySQL.

• Печать ЭЭГ

ЭЭГ с нанесением стандартной сетки и калибровочных отрезков, с названиями отведений и параметрами регистрации может быть распечатана на любом компьютерном принтере.

В процессе регистрации можно отметить фрагменты ЭЭГ, которые будут напечатаны сразу по окончании регистрации.

• Анализ ЭЭГ

Записи могут быть проанализированы с использованием всех самых современных методов математического анализа. Анализу может быть подвергнут любой участок записи или вся запись (с разбивкой на эпохи).

Поскольку приборы серии Нейрон-Спектр позволяют регистрировать ЭЭГ не только в пределах стандартных 35 Гц, но и в более широкой частотной полосе, то и при спектральном анализе могут анализироваться не только стандартные диапазоны (альфа, бета, дельта и тета), но и любые другие заданные пользователем.

Любой вид анализа может выполняться в on-line режиме, то есть непосредственно по время регистрации ЭЭГ, что позволяет отследить динамику ЭЭГ в ходе обследования и ускорить его последующий анализ.

Топографическое картирование. Программа позволяет строить карты практически любого параметра: амплитуды ЭЭГ, мощности спектра во всем диапазоне частот, в определенных частотных диапазонах, индексов ритмов и т.п.

Поиск спайков и острых волн производится автоматически. В результате поиска программа выдает список обнаруженных феноменов и позволяет строить карты распределения этих феноменов по скальпу.

Программа дает возможность проводить также когерентный и корреляционный анализ ЭЭГ, строить карты когерентности. После проведения математического анализа ЭЭГ программа позволяет создать в протоколе обследования автоматически сформированное описание ЭЭГ. Кроме того, врач может отредактировать протокол по своему усмотрению, добавить любые рисунки и графики. При этом можно воспользоваться обширным структурированным пополняемым глоссарием.

• Построение трендов

Программа Нейрон-Спектр позволяет строить тренды по компонентам спектра, индексам ЭЭГ, амплитудным параметрам сигналов, ЧСС, количеству и амплитуде феноменов эпилептиформной активности и т.п. в любых выбранных отведениях.

Независимо от продолжительности записи весь тренд помещается на одном экране. При этом переключиться на любой вызывающий сомнение фрагмент записи из окна трендов можно одним нажатием на кнопку мыши!

• Двухмониторный режим работы

Программа автоматически поддерживает режим работы с двумя мониторами. При этом на второй монитор выводятся результаты анализа ЭЭГ, протокол обследования, изображение с видеокамер, тренды и т.п., что позволяет использовать первый монитор полностью для отображения электроэнцефалограммы.

Комплект поставки «Нейрон-Спектр-4»:

• блок «Нейрон-Спектр-4»
• напольная стойка для медицинских приборов
• светодиодный фотостимулятор
• напольная стойка для фотостимулятора
• комплект аксессуаров для регистрации ЭЭГ:
• мостиковый электрод ЭЭГ СПЭГ-П – 25 шт.
• ушной электрод ЭЭГ СПЭГ-П – 3 шт.
• кабель отведения для мостикового и ушного электрода ЭЭГ – 25 шт.
• шлем для крепления электродов ЭЭГ – 3 шт. (размеры: 42-48, 48-54, 54-62)
• программное обеспечение «Нейрон-Спектр.NET» для регистрации, амплитудного, спектрального, корреляционного, когерентного анализа, топографического картирования, хранения и автоматической генерации описания ЭЭГ
• методика поверки
• сумка для переноски.

С данным прибором мы рекомендуем использовать «Функциональный» персональный компьютер.

Варианты комплектации «Нейрон-Спектр-4»:

• Рео-Спектр-3/Р (6-канальный компьютерный реоэнцефалограф Рео-Спектр-3 в комплектации, позволяющей проводить РЭГ, РЭКГ по Палееву и Каевицеру)
• Рео-Спектр-2/Р (4-канальный компьютерный реоэнцефалограф Рео-Спектр-2 в комплектации, позволяющей проводить РЭГ, РЭКГ по Палееву и Каевицеру)
• Нейрон-Спектр-ДВП (программа и оборудование для исследования длиннолатентных вызванных потенциалов мозга по многоканальной схеме с топографическим картированием)
• Нейрон-Спектр-Видео (программа и оборудование для видеонаблюдения при длительной регистрации ЭЭГ (видео-ЭЭГ) на электроэнцефалографах Нейрон-Спектр)
• возможна поставка только программного обеспечения для видеонаблюдения при длительной регистрации ЭЭГ (видео?ЭЭГ)
• Нейрон-Спектр-ПСГ (программа и оборудование для проведения полисомнографических исследований на электроэнцефалографах Нейрон-Спектр: исследования стадий сна, исследования нарушений дыхания во сне, видеонаблюдения сна)
• возможна поставка только программного обеспечения для полисомнографии
• Нейрон-Спектр-БП5 (выносной блок для коммутации до 40 каналов ЭЭГ и ПСГ)
• внешний блок для регистрации SpO2
• Поли-Спектр-Ритм/ЭЭГ (программа и оборудование для анализа вариабельности ритма сердца)
• BrainLoc 6.0 (программа пространственной локализации источников патологической активности в структурах головного мозга при эпилепсии, травмах, инсультах, опухолях)
• Нейрон-Спектр-БОСЛАБ (программа и оборудование для проведения тренингов с биологической обратной связью (БОС))
• Куратор ЭЭГ (обучающая программа по ЭЭГ с контрольными вопросами).

Производитель: «Нейрософт».

Информация о ценах и комплектации приборов является ориентировочной, предоставляется для справки и не является публичной офертой.

В стоимость приборов, выпускаемых компанией «Нейрософт», входят гарантийное обслуживание в течение двух лет, тренинги специалистов и поставка новых версий программного обеспечения.
